LC硬齿面减速机

所属分类：泰星硬齿面圆柱齿轮减速机
名称：LC硬齿面减速机
点击次数：
发布日期：2019-11-12 9:45:37
简介：该系列是等效采用HG5-746-78标准的两级同轴式硬齿面圆柱齿轮立式减速器，允许正反两向运转，适用于各行业设备的减速装置，特别是搅拌减速装置，具有传动平稳、噪声低、效率高、承载能力强、结构紧凑、重量
在线询价

详细介绍

该系列是等效采用HG5-746-78标准的两级同轴式硬齿面圆柱齿轮立式减速器，允许正反两向运转，适用于各行业设备的减速装置，特别是搅拌减速装置，具有传动平稳、噪声低、效率高、承载能力强、结构紧凑、重量轻等特点。组合配套范围广，可配多种系列的电动机、无级变速器、机架、联轴器及轴封，以适应有防爆要求的场所及工艺参数多变的工艺要求。

该系列减速器有直联式、非直联式、双轴式三种，输出轴有两种结构型式：Ⅰ型为夹壳式；Ⅱ型为普通圆柱形轴伸，电动机安装型式为B5或V1。双轴式不带电机，输入功率应根据润滑以提高传动效率；增设密封装置，提高密封性能杜绝漏油现象，改进后的机体高度、安装尺寸及参数均不变。

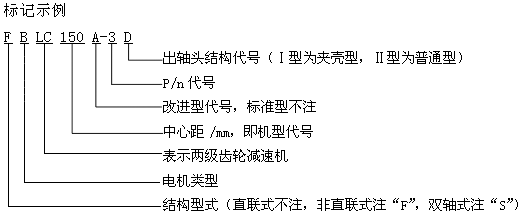

型号与标记

（1）型号

a.LC型—二级硬齿面圆柱齿轮立式减速器；

b.LC（A）型—改进型二级硬齿面圆柱齿轮立式减速器。

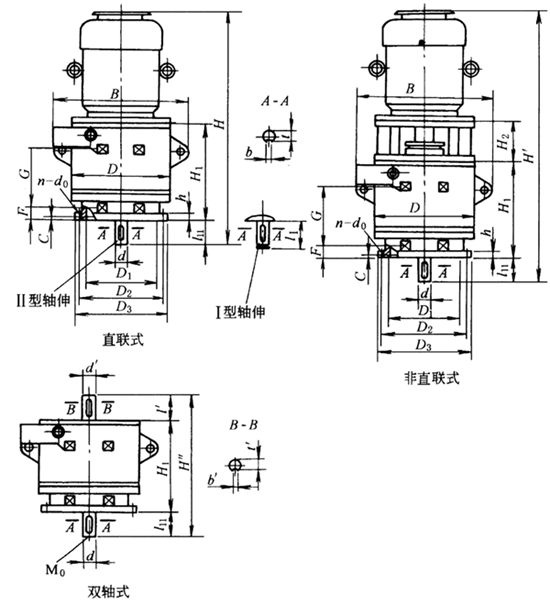

尺寸

机型号	中心距 a	轴径d	输出轴许用转矩/N·m	轴承间距		外形尺寸
机型号	中心距 a	轴径d	输出轴许用转矩/N·m	G	F	D	B	H1	H2	H	H＇	H＂
LC75	75	30k6	89.5	130	58	252	314	262	138	582～622	720～760	379 399
LC100	100	40k6	328	160	66	316	398	326	137 165	681～816	818～981	495 515
LC125	125	50（55）k6	810	200	71	390	495	403	158 198	868～1148	1026～1346	595 625
LC150	150	65（70）m6	2289	225	76	470	575	455	200	1090～1370	1290～1570	663 693
LC200	200	80m6	3283	252	95	600	775	559	220 250	1459～1749	1679～1999	744 754
LC250	250	100m6	5880	304	80	725	920	598	290	1683～2108	1973～2398	863 883
LC325	325	130m6	15000	406	134	950	1255	850	390	2300～2500	2690～2890	1230 1250

机型号	外形尺寸															减速器重量/kg		带电机重量/kg
机型号	D1	D2	D3	n-d0	h	c	LⅠ	LⅡ	M0	b	t	d＇	l＇	b＇	t＇	直联式	非直联式	直联式	非直联式
LC75	200H8	230	260	6-φ14	16	5	75	55	2-M6	8	26	20	35	6	16.5	59	80	81～96	102～117
LC100	230H8	260	290	6-φ14	16	5	95	75	2-M6	12	35	25	55	8	21	104	136	137～184	169～216
LC125	270H8	305	340	8-φ18	18	6	125	95	2-M8	14 16	44.5 49	35	60	10	30	184	230	242～394	288～440
LC150	320H8	360	400	8-φ18	20	6	145	115	2-M10	18 20	58 62.5	40	65	12	35	299	382	465～619	548～702
LC200	360H8	410	460	8-φ22	24	8	160	150	2-M12	22	71	55	90	16	49.5	662	796	1022～1442	1156～1576
LC250	470H8	520	580	12-φ22	28	8	190	170	2-M12	28	90	70	125	20	62.5	883	1040	1413～2123	1570～2280
LC325	680H8	800	880	12-φ35	32	10	230	210	2-M12	32	119	90	170	25	81	2040	2560	—	3525～4010

注：

1、当4极电机≥18 .5kW或6极电机≥15kW时，H和H′值按Y系列V1型式电机高度计入，否则按Y系列B5型式电机高度计入。若配用其他系列电机，H和H′值应相应变动。

2、直联式的小齿轮直接装在电机轴上，非直联式的电机通过弹性联轴器与减速器相连，双轴式不带电机。减速器同轴线输入输出，可正、反两方向旋转。改进型（A型）尺寸与表中相应机型号尺寸相同。

3、Ⅰ型轴头配夹壳联轴器，Ⅱ型轴头为普通型，轴端中心配有螺孔M0供压入联轴器用。配用联轴器有GT、DF、SF、TK型。

4、括号内的轴径为可加大输出轴尺寸，需要采用括号内尺寸时应另加说明。

承载能力

减速比i	12	12	10	12	10	7.5	6	4.5	4	减速机型号	输出轴许用转矩/N·m
输出转速n/r·min-1	65	85	100	125	150	200	250	320	370
电机功率P/kW	8极	6极		4极电机
	750 r / min	1000 r / min		1500r / min
	P/n代号
0.55	×	×	×	1	3	7	11	15	19	LC75	89.5
0.75	×	1/6	2/6	2	4	8	12	16	20
1.1	×	1/6	3/6	1	5	9	13	17	21
1.5	×	2/6①	4/6	2	6	10	14	18	22
2.2	1/8①	1/6	5/6	3①	5	9	13	17	21	LC100 LC100A	328
3.0	2/8①	2/6①	5/6	4①	6	10	14	18	22
4.0	3/8①	3/6①	6/6①	1	7	11	15	19	23
5.5	4/8①	4/6①	7/6①	2①	8①	12①	16	20	24
7.5	1/8①	1/6①	8/6①	3①	5①	8①	12	16	20	LC125 LC125A	810
11.0	2/8①	2/6①	5/6	4①	6①	9①	13	17	21
15.0	3/8①	3/6①	6/6①	1①	7①	10①	14	18	22
18.5	1/8①	4/6①	7/6①	2①	5①	11①	15	19	23
22.0	2/8①	1/6①	3/6	3①	6①	8①	10	13	16	LC150 LC150A	2289
30.0	1/8	2/6①	4/6	4①	7①	9①	11①	14	17
37.0	2/8①	1/6①	5/6	1①	3	6	12①	15	18
45.0	3/8①	2/6①	4/6①	2①	4	7	10			LC200A	3283
55.0	1/8①	3/6①	5/6①	1	5	8	11
75.0	2/8①	1/6①	6/6①	2①	4	9	12
90.0	3/8①	2/6①	4/6①	3①	5	7	13
110.0	×	3/6①	5/6①	1①	6	8	10			LC250A	5880
132.0	×	×	6/6①	2①	5①	9	11
160.00	×	×	×	3①	6①	10①	12
185	×	×	×	4①	7①	11①	16①			LC325A	15000
200	×	×	×	×	8①	12①	17①
220	×	×	×	×	9①	13①	18①
250	×	×	×	×	×	14①	19①
280	×	×	×	×	×	15①	20①
315	×	×	×	×	×	×	21①

①宜选用非直联式，尤其LC200A、LC250A、LC325A必须选用非直联型。

注：

1、表中“×”表示非选择区。减速器允许正、反两个方向旋转。

2、A型为改进型，配有润滑油泵，采用喷油润滑以提高齿轮工作寿命。LC150A、LC200A、LC250A、LC325A型配有单独电动油泵，功率为120W三相电源，使用时需与电源连接。LC100A、LC125A型当转速≤125r/min时，配有单独电动油泵，功率为90W，而转速＞125r/min时，为内部传动机构驱动，不另配电动油泵。
